conectar placa base a caja pc
Al seguir estos pasos, podrás conectar correctamente los cables de la caja de tu PC en la placa base y asegurar un funcionamiento adecuado.

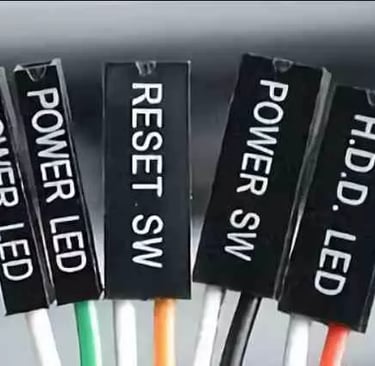

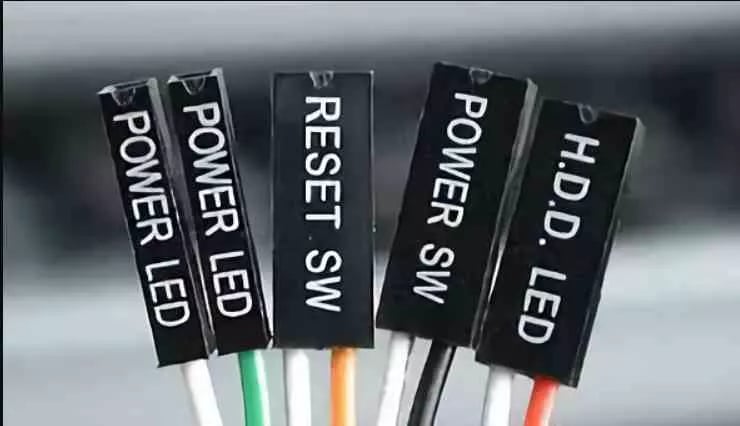

Paso 1: Identificación de los cables en la caja de PC Al recibir una nueva caja de PC, encontrarás varios cables que salen de ella. Estos cables están diseñados para conectar los componentes del panel frontal de la caja, como botones, luces indicadoras y conectores de audio y USB.

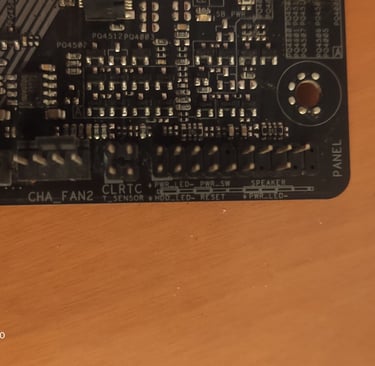

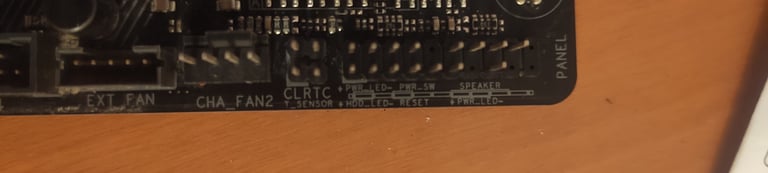

Paso 2: Identificación de los conectores de panel frontal en la placa base Localiza en la placa base la zona designada para conectar los cables del panel frontal. Esta área suele estar en la esquina inferior derecha y está etiquetada con nombres como POWER SW, RESET SW, HDD LED, y POWER LED. Asegúrate de identificar cada conector y sus respectivas polaridades.
Paso 3: Conexión de los cables según sus funciones Cada cable tiene una función específica, como encender la PC, reiniciarla o mostrar actividad del disco duro. Conecta cada cable en su respectivo conector en la placa base siguiendo las indicaciones de nombre y polaridad. Por ejemplo, el cable POWER SW debe conectarse al conector PWR SW.
Paso 6: Conexión del LED de encendido (POWER LED) El cable P LED (+ y -) o POWER LED se conecta al LED de encendido en la caja de la PC. Este LED indica que la PC está encendida y suele estar ubicado en el panel frontal de la caja.
Paso 7: Conexión del botón de reset (RESET SW) Conecta el cable RESET SW al botón de reset en la caja de la PC. Este botón permite reiniciar la PC y debe conectarse correctamente para su funcionamiento adecuado.
Paso 5: Conexión del LED de actividad del disco duro (H.D.D. LED) El H.D.D. LED se conecta al LED de actividad del disco duro en la caja de la PC. Este LED parpadeará para mostrar la actividad del disco duro, lo que es útil para saber cuándo se está accediendo al disco.
Paso 4: Atención a la polaridad de los cables En ausencia de indicaciones de polaridad en los cables, ten cuidado al identificar la polaridad correcta. Por lo general, el cable negro representa el negativo, mientras que el otro cable es el positivo. Es fundamental conectarlos correctamente para un funcionamiento adecuado.
Paso 8: Conexión del botón de encendido (POWER SW) El cable POWER SW se conecta al botón de encendido en la caja de la PC. Al presionar este botón, se inicia la PC. Es fundamental conectarlo correctamente para poder encender el sistema.

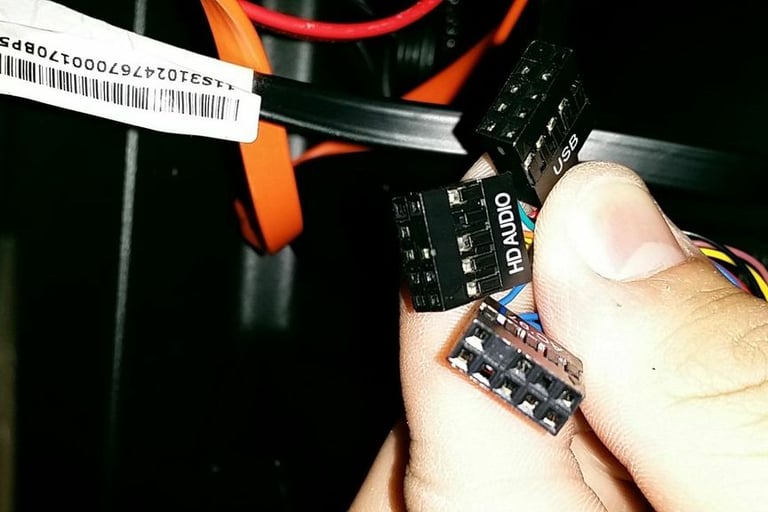

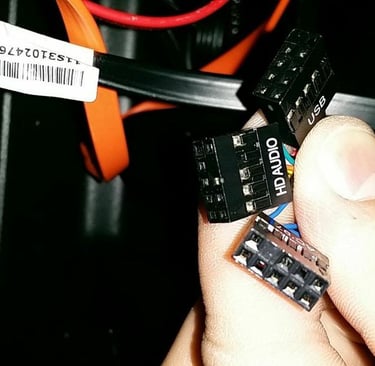

Paso 9: Conexión de Audio: HD AUDIO o AAFP
La conexión de Audio HD (High Definition Audio) o AAFP (Audio Analog Front Panel) es crucial para habilitar el funcionamiento de los puertos de audio en el panel frontal de la caja de la PC. Este cable permite la conexión de auriculares, altavoces y micrófonos directamente a la placa base.
Conexión de Cables USB 2.0 y 3.0: Funcionalidad en la Caja y Placa Base
La conexión de cables USB 2.0 y 3.0 es fundamental para establecer la funcionalidad de los puertos USB en la caja de la PC y su integración con la placa base. Estos cables permiten la transferencia de datos y la conexión de periféricos a diferentes velocidades, dependiendo del estándar utilizado.
Conexión en la Placa Base: El conector HD Audio en la placa base suele estar etiquetado como "HD AUDIO" o "AAFP" (Audio Analog Front Panel). Este es un conector de 9 pines donde se conecta el cable HD Audio. La disposición de pines es específica y garantiza que los canales de audio se conecten correctamente.
Cable USB 2.0:
Descripción y Función: El cable USB 2.0 es un estándar ampliamente utilizado para la conexión de periféricos y dispositivos externos. Ofrece velocidades de transferencia de datos de hasta 480 Mbps.
Conexión en la Placa Base: Se conecta a un conector USB 2.0 en la placa base. Este conector está diseñado específicamente para soportar dispositivos y puertos USB 2.0.
Funcionalidad: Permite conectar dispositivos como teclados, ratones, impresoras, discos duros externos y otros periféricos a la computadora.

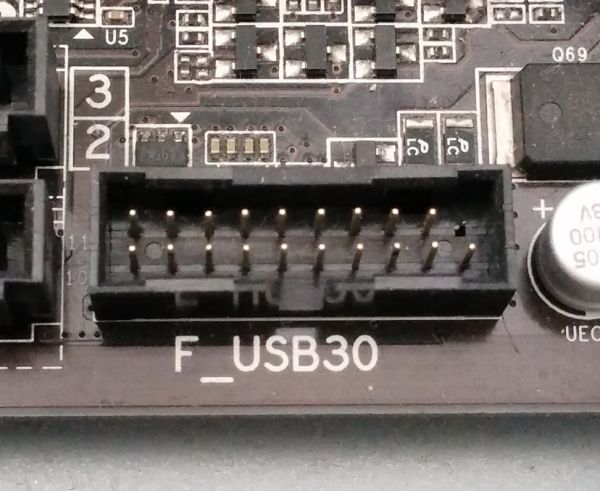

Cable USB 3.0:
Descripción y Función: El cable USB 3.0 es un estándar de mayor rendimiento que el USB 2.0, ofreciendo velocidades de transferencia de datos de hasta 5 Gbps.

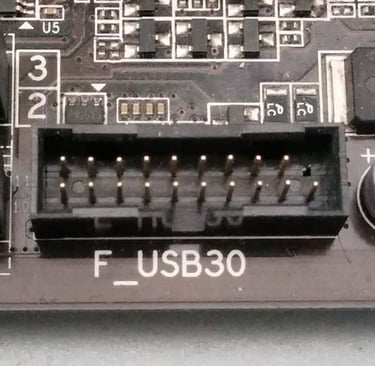

Conexión en la Placa Base: Se conecta a un conector USB 3.0 en la placa base. Este conector es reconocible por su color azul y tiene un diseño específico para soportar dispositivos y puertos USB 3.0.
Paso 13: Consideraciones si las Conexiones no son Correctas
Conectar erróneamente los cables en una PC puede tener varias consecuencias y es esencial corregir estas conexiones para asegurar un funcionamiento adecuado del hardware. A continuación se describen las posibles consecuencias y cómo corregirlas:
Funcionamiento Incorrecto o No Funcionamiento:
Consecuencia: Si los cables están conectados incorrectamente, es probable que los componentes no funcionen según lo esperado o incluso que no funcionen en absoluto.
Solución: Revisar y corregir las conexiones según las especificaciones del fabricante para asegurar que estén en los puertos y conectores correctos.
Incompatibilidad de Periféricos:
Consecuencia: Conectar dispositivos en puertos incorrectos puede resultar en incompatibilidad y mal funcionamiento de los periféricos.
Solución: Identificar y conectar los periféricos en los puertos designados para ellos según las indicaciones del manual de la placa base y la caja de la PC.
Daño de Hardware:
Consecuencia: Conectar cables en los puertos incorrectos o con polaridad errónea puede dañar tanto la placa base como los periféricos.
Solución: Apagar la PC inmediatamente, desconectar los cables incorrectos y verificar si hay daños visibles. Consultar a un profesional para evaluar y reparar cualquier daño.

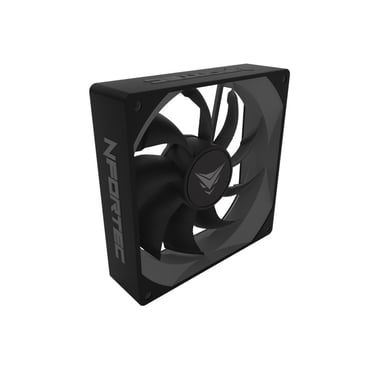

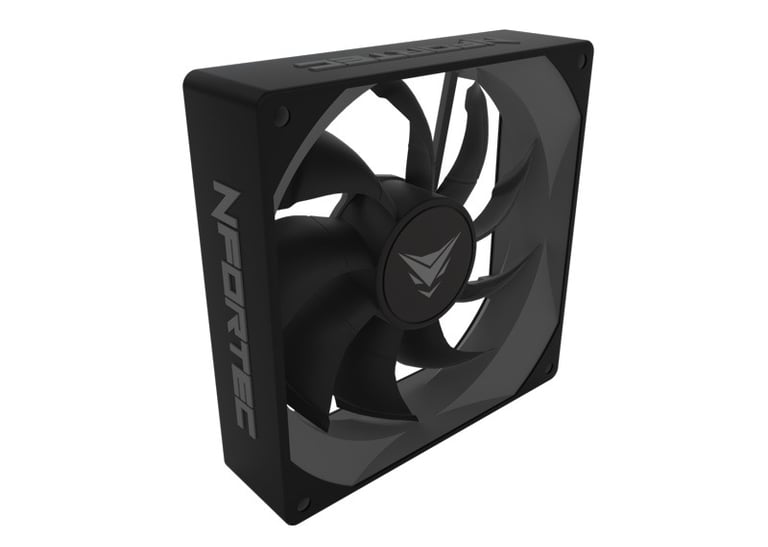

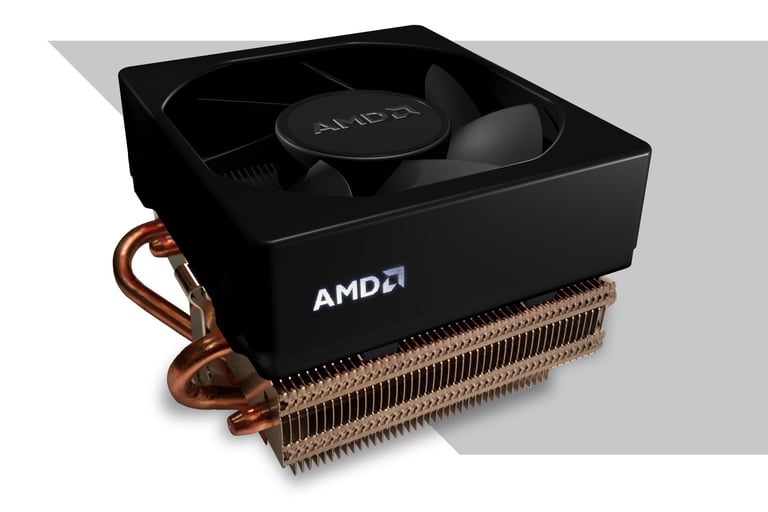

Paso 11: Conexión de Ventiladores para Refrigeración
Conexión de Ventiladores para Refrigeración: Optimizando el Enfriamiento de tu PC
La correcta conexión de ventiladores en la caja de la PC es crucial para mantener una temperatura óptima y garantizar el rendimiento y la durabilidad de los componentes. A continuación, se proporcionan detalles y consideraciones para la conexión adecuada de los ventiladores para una óptima refrigeración:
Identificación de Conectores:
Descripción: Los ventiladores suelen tener conectores de 3 o 4 pines. Los conectores de 4 pines permiten un control más preciso de la velocidad del ventilador (mediante PWM), mientras que los de 3 pines ofrecen un control básico.
Función: Los ventiladores se conectan a la placa base a través de estos conectores para recibir alimentación eléctrica y señales de control de velocidad.
Conexión en la Placa Base:
Descripción: En la placa base, hay varios conectores etiquetados como "CHA_FAN" (chasis fan), "CPU_FAN" (ventilador de la CPU) u otros nombres relacionados con ventiladores.
Función: Estos conectores permiten conectar los ventiladores para proporcionarles alimentación eléctrica y permitir su control desde la placa base.
Paso 12: Ensamblaje de Tarjetas Gráficas, RAM y Almacenamiento: Pasos Precisos para una Configuración Óptima
En el proceso de ensamblaje de una PC, la correcta instalación de tarjetas gráficas, módulos de memoria RAM y unidades de almacenamiento es crucial para garantizar un rendimiento eficiente y óptimo de tu sistema. Aquí te proporcionamos instrucciones detalladas para llevar a cabo este paso con precisión:
Instalación de la Tarjeta Gráfica:
Ubica la ranura PCI-Express en la placa base destinada para la tarjeta gráfica.
Alinea la tarjeta gráfica con la ranura y presiónala suavemente hasta que encaje correctamente.
Asegura la tarjeta gráfica con los tornillos correspondientes en el chasis de la caja.
Instalación de Módulos de Memoria RAM (RAM):
Identifica los slots de memoria RAM en la placa base.
Abre las pestañas de retención en ambos lados del slot de RAM.
Alinea la muesca en la RAM con la muesca en el slot y presiona suavemente hasta que encaje.
Asegúrate de que las pestañas de retención se cierren automáticamente.
Instalación de Unidades de Almacenamiento (HDD/SSD):
Ubica las bahías de unidades de almacenamiento en la caja.
Si es un HDD, atorníllalo en la bahía correspondiente utilizando los orificios designados.
Si es un SSD, utiliza el soporte apropiado o adhesivos para fijarlo en la ubicación deseada.
Conecta los cables SATA y de alimentación desde la unidad de almacenamiento a la placa base y fuente de alimentación, respectivamente.
